一、概述：

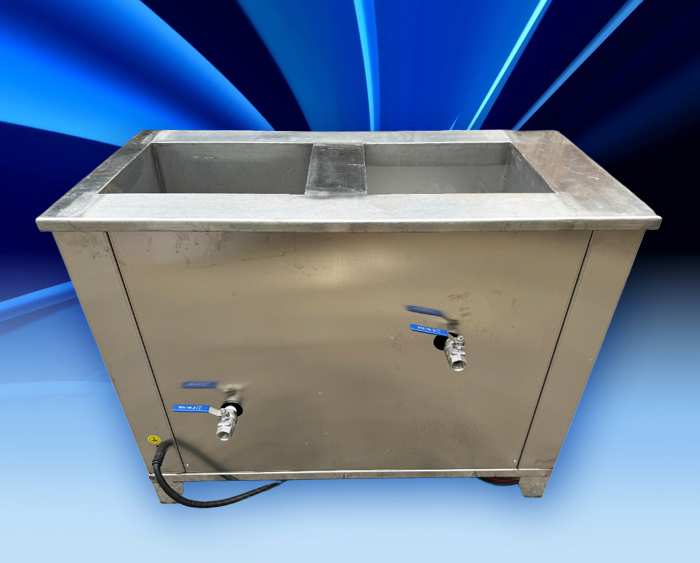

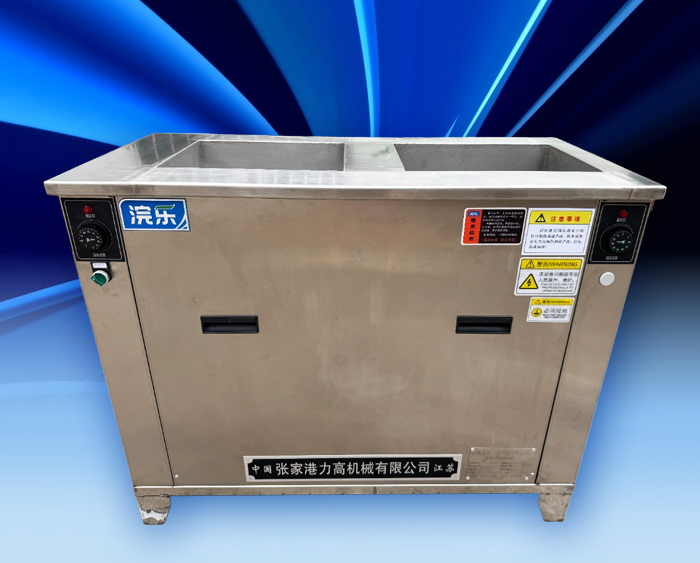

1-1、設備名稱：雙槽式超聲波清洗機
1-2、設備型號： SX-M2

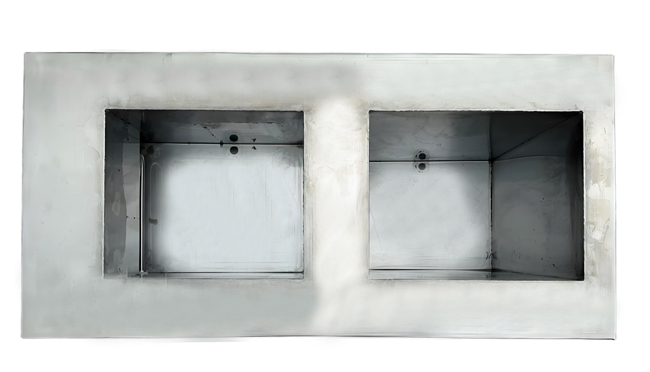

本設備為手動上下料，客戶現場行車提升傳動超聲波清洗機，設有一個超聲波清洗槽和一個漂洗槽，整機共2個工位。通過超聲波振蕩原理，在液體中產生空化作用，使浸入超聲清洗區域內的工件與其表面的油污、粉塵分離，同時結合鼓泡工藝配合熱水和溶劑的特性，達到清洗和漂洗工件的目的。該設備清洗速度快，清潔度高，可降低勞動強度，減少中間環節。
1-3、本設備有如下特點：
1、清洗效率高，節約人工成本；
2、清洗節拍可根據清洗工件的清潔度要求自由調節；
3、超聲波采用底振式清洗，發生器采用大功率模塊電源，具有電流調節功能，以達到最佳清洗效果；
4、工裝籃在設備槽體間的傳動采用手工傳動；
5、設備外框架采用201不銹鋼方管搭建，整體美觀大方；

二、主要工藝流程
2-1、清洗工藝：
手動上料→超聲波清洗→漂洗→下料
2-2、工藝配置

三、結構及功能
3-1、整機框架

3-2、超聲波清洗

3-3、熱漂洗

四、 設備規格及參數：
1、外形尺寸  ：L1065*W515*H850MM（可非標定制）
2、清洗槽尺寸: L355*W305*H265MM （可非標定制）
3、漂洗槽尺寸：L385*W305*H465MM （可非標定制）
4、超聲波功率：700W，頻率：25KHZ
5、電加熱功率：2KW*2支
6、設備總功率約：4.7KW。

五、零件清洗技術要求：
1．清洗部件：。
2．清洗污物：表面油污、粉塵。

六、主要原器件

七、其他事項：
（1）確保電力供應穩定并且將電源線正確接入到設備電柜內，電壓不要超出380V±10%。
（2）設備應按放在室溫0-40℃、濕度≤80%的通風、陰涼場所，空氣中無酸堿油等腐蝕性的氣體。
（3）清洗機應定期保養維護及清理。
